Tactical Monitoring Active

CONTROL TOTAL
EN TIEMPO REAL

Operaciones críticas escaladas globalmente. Interrogación de datos masivos vía MQTT con latencia cero. Vigilancia industrial redefinida para la era de la hiperconectividad.

System_UI.v4.0.4 NODE: COLOMBIA_HUB_01
Amperage Flow (Machines 1-4) 14.2A
65% Load
80% Sync
Real-time Telemetry Stream
MQTT Active
TIMESTAMP ENDPOINT VALUE STATUS
14:52:01.03 BOG_CORE_01 0.8842 NOMINAL
14:52:01.12 MIA_EDGE_04 0.7231 NOMINAL
14:52:01.25 SP_NODE_09 1.2290 STRESSED
14:52:01.39 BOG_CORE_01 0.8845 NOMINAL
14:52:01.55 LON_HUB_22 1.0023 NOMINAL
> Listening for incoming packets...
CPU: 42.3%
LATENCY: 12.8ms
PKTS/S: 8.4K
SYSTEM_STABLE_0x404

Messaging Core

MQTT / v5

Optimized messaging protocol for high-density sensor telemetry in harsh industrial environments. Reliability at extreme scale.

Packets
1.2M/s
Stability
99.9%
Queue
OPTIMAL
public

Origin Node

COLOMBIA_01

BOGOTA DC DC

rocket_launch

System Expansion

GLOBAL_SYNC

MULTI-REGION REDUNDANCY

digital world map
BOG(HQ)
MIA
GRU
LAX
LHR
DXB
HND
SYD

Network Vigilance Map

BOGOTA (HQ) ONLINE
MIAMI ONLINE
SAO PAULO SYNCING
Deployment Live
ALL SYSTEMS NOMINAL

SYSTEM PRD

Specification v2.0
  • STATUS: UNIVERSAL SCALABLE
  • DATE: APR 11, 2026
  • AUTH: DIGITAL404 HQ
1.0

Solucion Ejecutiva

Plataforma MES (Manufacturing Execution System) de arquitectura abierta para el monitoreo de activos industriales en tiempo real. El sistema integra telemetría IoT, gestión de fuerza laboral por turnos, mantenimiento preventivo y un motor de alertas críticas. Permite la visualización multiplataforma (Web, Móvil y HMI en planta) para cerrar la brecha entre el taller (OT) y la oficina (IT).

2.0

Definición del Problema y Solución

2.1 PROBLEMA
  • Puntos Ciegos: Falta de datos en tiempo real sobre el estado de la maquinaria (OEE desconocido).
  • Mantenimiento Reactivo: Los fallos se detectan cuando la producción ya se detuvo.
  • Fuga de Información: Registros manuales en papel propensos a errores y difíciles de auditar.
  • Latencia: Desconexión entre la anomalía técnica y la notificación al responsable.
2.2 SOLUCIÓN

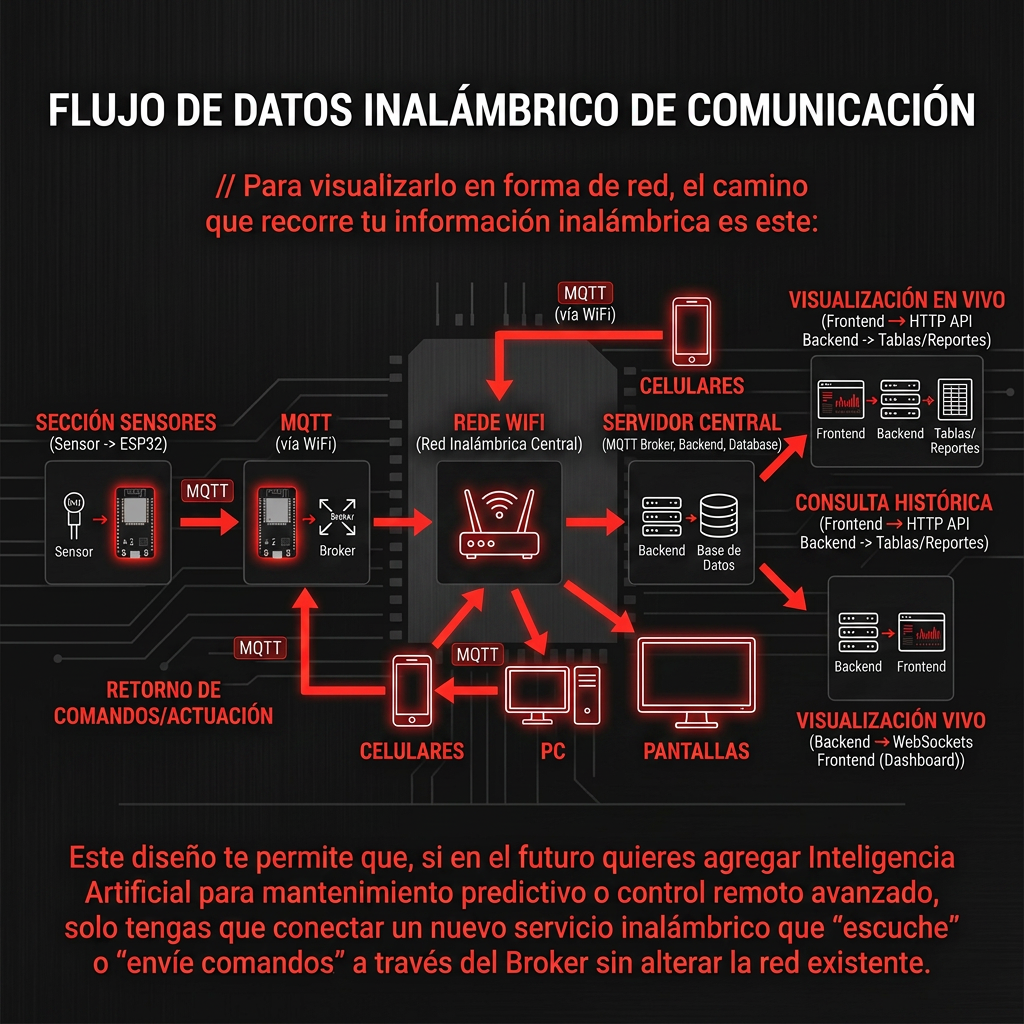

Ecosistema IoT basado en Edge Computing (ESP32-S3) que captura variables críticas (corriente, vibración, temperatura, ciclos), las transmite vía MQTT a un backend centralizado y genera insights accionables mediante analítica de datos y notificaciones automáticas.

3.0

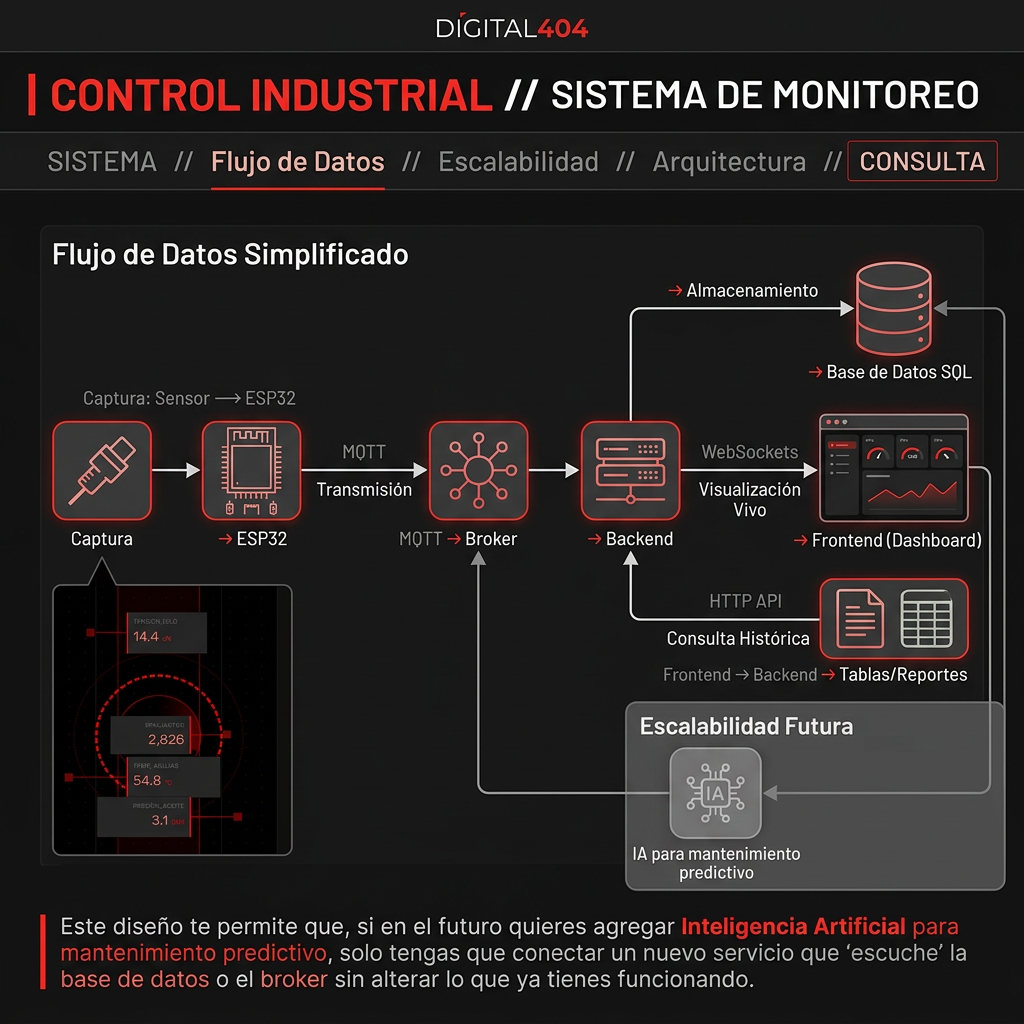

Arquitectura del Sistema (Agnóstica)

El sistema se basa en una pila tecnológica robusta y escalable:

Capa de Dispositivos (Edge) Sensores y microcontroladores (ESP32/S3) con protocolos industriales (Modbus RS485).
Capa de Transporte Broker MQTT (EMQX) para mensajería de baja latencia.
Capa de Datos (Backend) Node.js + MongoDB Atlas para persistencia de series de tiempo.
Capa de Aplicación React (Admin), Flutter (Operarios) y pantallas HMI en sitio.
4.0

Módulos Funcionales Universales

4.1 MONITOREO DE ACTIVOS

Telemetría: Captura de variables según industria.
EDGE: Cálculo de promedios/picos locales.
Estados: Produciendo, Inactiva, Alarma, Mantenimiento.

4.2 GESTIÓN DE EFICIENCIA (OEE)

Seguimiento del Uptime, rendimiento (real vs nominal) y calidad (scrap vs conformes).

4.3 MOTOR DE REGLAS Y ALARMAS

Límites dinámicos min/max, escalamiento automático por plataformas y logging de incidencias.

4.4 WORKFORCE MGT

Asignación matriz, turnos (24/7) y trazabilidad de operador por bloque.

4.5 MANTENIMIENTO INTEGRAL

Preventivo a piezas/ciclos, tickets de parada y consumo de desgaste rápido.

5.0

Modelo de Datos (Core)

  • Activo (Asset): ID, Tipo, Specs, Ubicación.
  • Telemetría: Evento de sensor crudo (timestamp).
  • Referencia (SKU): Producto ideal vs parámetros.
  • Workflow: Orden Trabajo, Operario, Cantidad.
  • Evento/Alarma: Límite min/max superado.
6.0

Req. No Funcionales

  • wifi_protected_setup
    RESILIENCIA Reconexión IoT / Auto-healing.
  • security
    SEGURIDAD Cifrado de datos y MFA para Admins.
  • speed
    BAJA LATENCIA Alarma en móvil en < 10 segundos.
  • layers
    ESCALABILIDAD Añadir N nodos sin reconfigurar backend.
ROADMAP
7.0

Roadmap de Implementación

FASE 1 (MVP)

Conectividad base, dashboard real-time y alarmas.

FASE 2

Módulo de mantenimiento y gestión de turnos.

FASE 3

Analítica predictiva (IA) e histórico.

FASE 4

Integración ERP (SAP/Odoo) y sincronización.
